一、复杂雷达信号模拟器

“复杂雷达信号模拟设备”项目主要为对空中运动辐射源的模拟平台，该平台可模拟产生X波段空中运动的机载或弹载雷达信号，具备空中驻留和模拟目标机动能力。该平台主要由机载遥控终端及主控软件、载荷设备辐射源射频组件、载荷设备辐射源数字与控制组件、载荷设备辐射源机箱、旋翼无人机、无线数传及电源模块、接收设备等组成。

主要功能

1．雷达信号模拟器功能

（1）支持态势想定、兵力生成、辐射源编辑、动态显示功能；

（2）具备常规机载X波段雷达信号生成功能；

（3）具备雷达工作方式模拟能力，可模拟雷达天线扫描方式、开关机时间、工作模式切换（搜索转跟踪）、发射功率管理等不同工作方式；

（4）具备空间高密度背景信号模拟能力，可同时模拟雷达信号10部以上；

（5）具备空中运动目标模拟能力，可通过控制无人机运动模拟产生空中动目标雷达信号；

（6）具备雷达信号库管理功能，具备雷达信号模板编辑功能；

（7）具备信号重构、回放功能。

2．无人机平台主要功能

（1）具备航线规划及高度调整功能；

（2）机载平台可程控、人控和综合控制，能够实现全功能自主飞行（含自主飞行、自主降落、自主悬停）功能；

（3）具备实时查看无人机飞控参数及状态功能；

（4）支持3D地图、普通地图和卫星影像；

（5）具备空中驻留和匀速、匀加速等机动能力；

（6）具备管控返航模式、低电量返航模式、低电量降落模式，具备断电自动降落、动力系统异常保护等功能；

（7）具备系统自检、状态监控及故障实时报警功能，具有一定的容错控制功能。

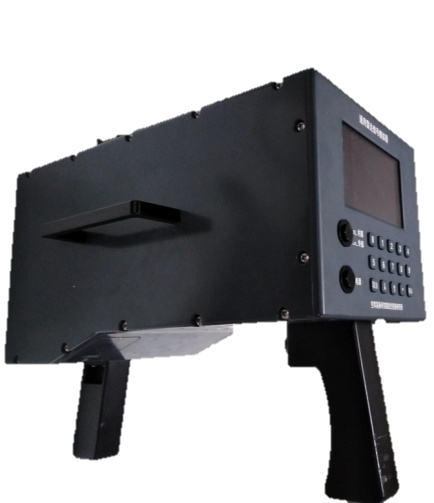

二、脉冲雷达信号模拟器

脉冲雷达信号模拟器在0.7GHz～18GHz频率范围内以及35GHz产生各种类型雷达模拟信号，用于电子对抗产品训练、作战模拟、调试及测试，也可作为电子对抗产品的保障维护设备。

功能

雷达信号模拟器模拟敌方威胁目标信号，在外场对电子干扰设备的雷达告警设备、雷达侦察设备、自卫干扰机等载荷进行检测，具体如下：

（1）模拟的信号体制

频率体制：单载频、脉间频率捷变、脉组频率捷变、脉内频率同时分集、脉内频率分时分集；

重频体制：连续波、常规重频、重频抖动、重频参差、单脉冲、脉冲多普勒；

脉宽体制：常规脉宽、脉宽捷变。

（2）多信号输出

在400MHz带宽内最大可同时产生8部信号输出；

可以编程控制在频率范围内依次产生64个雷达目标扫描序列的能力，在一个雷达扫描周期内，脉冲频率变化范围不大于400MHz。64个雷达目标的扫描形式为圆周扫描或者扇扫，扫描起始时间和扫描周期分别可控。

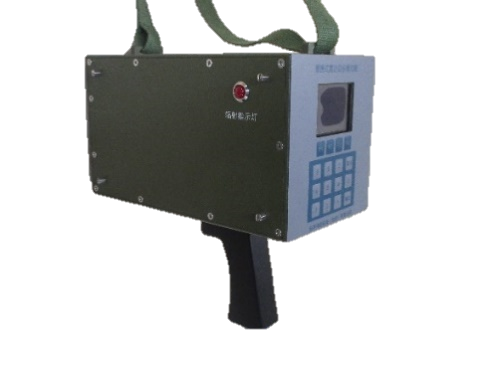

三、反辐射武器雷达信号模拟器

反辐射武器雷达目标模拟器用于检查飞机挂装导弹的地面设备。模拟器可产生模拟的射频信号，为导弹的机弹协同检查提供目标信号源。

功能

（1）具有常规脉冲信号模拟功能

（2）具有连续波信号模拟功能
