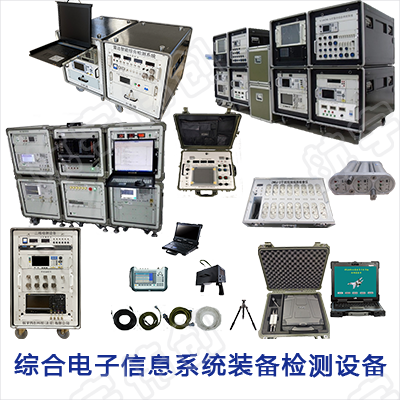

此类检测设备分为雷达/电子对抗类、无线电通信导航类、机载图像侦查类三部分。

雷达/电子对抗类由雷达系统检测设备、特种飞机电子对抗任务系统检测设备、组合电子自卫系统检测设备、雷达告警系统检测设备、有源电子对抗吊舱检测设备、无源电子对抗吊舱检测设备、吊舱内场支援检测设备组成；

无线电通信导航类分为无线电通信系统检测设备、无线电导航系统检测设备；

机载图像侦查类分为机载图像侦查装备检测设备、机载侦察控制系统检测设备。

一、雷达/电子对抗类

1.雷达系统检测设备

雷达系统检测设备可开展对多种机型的机载火控雷达各分机的功能、性能进行检测。

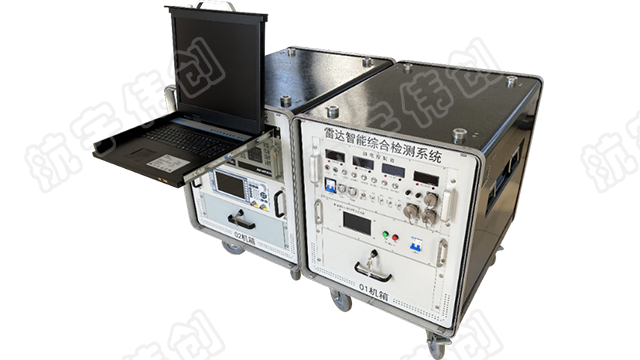

1.1雷达智能综合测试系统

功能

雷达智能综合测试系统在外场原位完成某型火控雷达的系统和接收机检测，主要功能如下：

（1）具有雷达通电和BIT检查功能；（2）具有雷达输入离散信号检查功能；（3）具有雷达输出离散信号检查功能；（4）具有发射机输出平均功率检查功能；（5）具有频率捷变测试功能；（6）具有接收灵敏度测试功能；（7）具有目标跟踪能力测试功能；（8）具有接收机通道增益和AGC检查功能。

在内场可以对雷达发射机或处理机进行检测：

（1）具有处理机耗电检查功能；（2）具有处理机输入输出离散信号检查功能；（3）具有发射机耗电量、BIT结果和发射功率检查功能；（4）具有发射机地面提取故障代码功能。

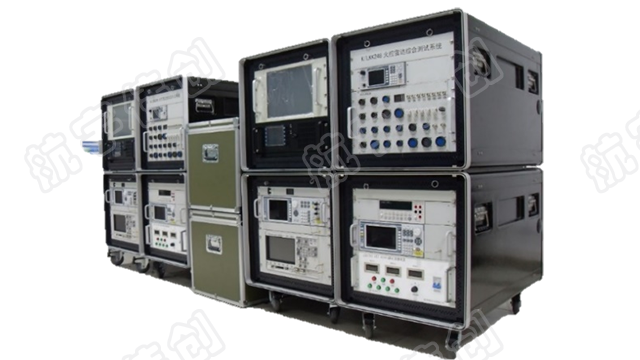

1.2火控雷达综合测试系统

火控雷达综合测试系统是某型针对火控雷达各分机的测试设备，能对除天线外的独立的分机进行检测。

功能

火控雷达综合测试系统可以完成某型火控雷达各分机在内场的检查，主要功能如下：

（1）具有发射机检测功能；（2）具有接收机检测功能；（3）具有雷达输出离散信号检查功能；（4）具有信数处理机检测功能；（5）具有电源分配盒检测功能。

2.特种飞机电子对抗任务系统检测设备

2.1通信对抗系统二级地面维修检测设备

通信对抗系统二级地面维修检测设备是以机上“通信对抗系统”中各子系统的LRU（外场可更换单元）为被测对象的内场检测设备，可为部队开展视情检查、定检、故障检修等维护、维修工作提供一个工作平台。

二级设备可实现通信对抗系统中被测分机的全部功能及主要性能指标的测试，具备故障检测与故障隔离能力，可将故障隔离到SRU（内场可更换单元）。

功能

具有自动检测和手动检测两种工作方式，能够控制各种测试/激励资源对被测对象进行自动或人工检测，并能够全程记录检测结果和工作状态等数据。

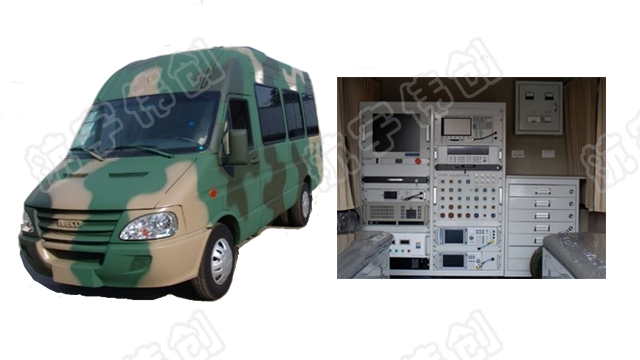

2.2电子侦察系统机动式维修检测设备

电子侦察系统机动式维修检测设备是电子侦察机雷达侦察系统配套的机动式检测设备，主要有载车和检测设备组成。载车采用南京依维柯汽车有限公司生产的都灵NJ6593ER6轻型高顶客车，经改装后作为载车体，可随空运、铁路或客运转场，具有高机动性。检测设备可完成对雷达侦察系统各LRU性能检测、故障定位。

 功能

检测设备可完成对雷达侦察系统各LRU性能检测、故障定位，具体功能主要有：

（1） 建立其独立工作所需的激励信号、电源、适配接口等工作环境，能够自动接收、测量被测设备的输出信号、参数，完成分机主要功能、性能的测试；

（2） 建立检测记录数据库，自动记录被检测设备的所属载机编号、设备编号、测试结果和维修情况等信息，输出功能、性能测试报告；

（3） 完成分机的故障定位与隔离，定位深度为SRU；

（4） 对已故障定位的LRU，给出故障排除方法、步骤或建议；

（5） 检测设备能够完成自检能力，并可将故障隔离到LRU。

2.3电子对抗侦察机任务系统二级地面维修检测设备

电子对抗侦察机任务系统二级地面维修检测设备用于部队雷达侦察系统和通信侦察系统定检、故检，完成各分机主要功能、性能的检测，故障分机的故障定位（故障定位到分机的SRU），并给故障排除建议。

任务系统的二级检测设备采用了成熟的检测技术进行研制，其硬件体系主要由程控仪器、自制设备、主控计算机，相互间以LAN、USB、GPIB、RS232及并行总线进行通讯；软件体系以中文WindowsXPSP3为操作系统，基于ATLAS语言的GPTS3.1为开发平台。

任务系统的二级检测设备结构采用了互联互通、模块化的结构形式，简化内部连接电缆，方便维护使用。

 功能

（1） 电子对抗侦察机任务系统二级地面维修检测设备构建被测设备建立其独立工作所需的激励信号、电源、适配接口等工作环境，能够自动/半自动/手动接收、测量被测设备的输出信号、参数，完成各分机主要功能、性能的测试；

（2） 建立检测记录数据库，自动记录被检测设备的所属载机编号、设备编号、测试结果和维修情况等信息，输出功能、性能测试报告；

（3） 完成各分机的故障定位与隔离，定位深度为SRU；

（4） 对已故障定位的LRU，给出故障排除方法、步骤或建议；

（5） 检测设备能够完成自检能力，并可将故障隔离到LRU。

3.组合电子自卫系统检测设备

组合电子自卫系统检测设备可完成对电子支援及有源干扰系统的测向接收机、制导接收机、毫米波接收机、超外差接收机、中央接收机、管理控制计算机、ECM处理机、C/S、X/Ku波段低功率射频单元、C/S、X/KU波段发射机的性能检测。

主要性能指标

（1）输出频率范围：250kHz～20GHz；（2）频率测量范围：9kHz～26.5GHz；（3）功率测量范围：-50dBm～+20dBm；（4）输出功率范围：-135dBm～+11dBm；（5）重量：小于150kg；（6）电源特性

交流电源输入：220VAC±10%/50Hz±5Hz，不大于1000VA；直流电源输出：28VDC±10%，500W；交流电源输出：115VAC±10%/400Hz±5Hz，2700VA。（7）测试范围与精度 电压范围：-250VDC～+250VDC，精度1%；0～250VAC，精度1%；电流范围：0～3A，精度1%；0～3ARMS，精度1%；电阻范围：0～20MΩ，精度1%。（8）环境适应性 工作温度：-10℃～+55℃；贮存温度：-50℃～+70℃。

4.雷达告警系统检测设备

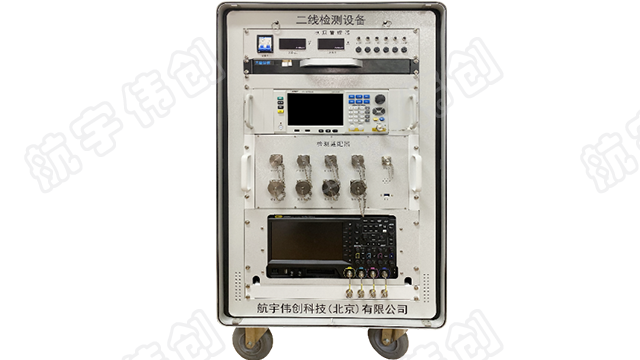

全向雷达告警器二线检测设备

全向雷达告警器二线检测设备主要用于部队在内场对雷达告警器的主要外场可更换单元LRU的离位测试，对四个测向接收机、连续波接收机、制导信号接收机、数字分析器和控制盒的主要功能、性能指标进行检测，并进行故障检测和隔离。

功能

能够完成两型雷达告警器外场可更换单元（LRU）的功能、性能指标测试和故障隔离。

测向接收机检测

（1）灵敏度测试；（2）动态范围测试；（3）自检功能测试；（4）告警功能测试；（5）通讯信号抑制功能测试；（6）通道增益测试；（7）故障隔离。

连续波接收机检测

（1）灵敏度测试；（2）自检功能测试；（3）告警功能测试；（4）故障隔离。

制导信号接收机检测

（1）灵敏度测试；（2）动态范围测试；（3）自检功能测试；（4）告警功能测试；（5）消隐功能测试；（6）故障隔离。

数字分析器检测

（1）自检功能测试；（2）电源测试；（3）单信号测试；（4）消隐功能测试；（5）加卸载功能测试；（6）红外/箔条投放测试；（7）控制盒命令响应测试；（8）脉冲参数测试；（9）测频灵敏度测试；（10）测频动态范围测试；（11）测频精度测试；（12）连续波功能测试。

控制盒检测

（1）按键及指示灯测试；（2）电平转换能力测试。

设备自检

具有自检功能。

5.有源电子对抗吊舱检测设备

干扰吊舱检测设备

干扰吊舱检测设备是机载自卫电子干扰吊舱的测试设备，能对吊舱功能和性能进行检测。

功能

（1）具有电源测试功能；（2）具有自检测试功能；（3）具有灵敏度测试功能；（4）具有动态范围测试功能；（5）具有测频精度测试功能；（6）具有脉冲重复间隔测试功能；（7）具有输出功率测试功能；（8）具有航行灯测试功能；（9）具有告警功能测试功能；（10）具有对左右翼尖电缆损耗、干扰技术、频率复制精度提供了测试方法和手段。

6.无源电子对抗吊舱检测设备

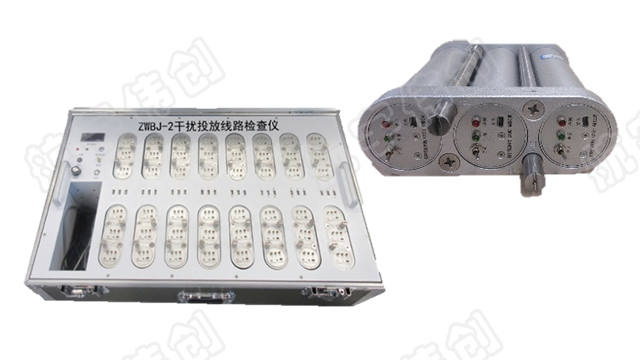

6.1干扰投放线路检查仪

干扰投放线路检查仪用于完成干扰弹点火通路常规定期检查维护及检修、大修的配套使用，实现对点火脉冲的检查。

功能

（1） 验证某型飞机无源干扰系统96路点火脉冲的正确性，判断飞机无源干扰投放分系统点火通路的工作是否正常；（2） 具有自检功能。

6.2无源干扰吊舱检测仪

无源干扰吊舱检测仪用于对无源干扰吊舱的性能检测，保证吊舱作战使用效能的发挥。检测仪采用标准化、模块化结构，随着计算机技术水平发展，可以升级计算机使用系统，提高计算机性能。

功能

（1）完成无源干扰吊舱投放控制器、吊舱舱体及无源干扰吊舱系统的性能检测；（2）检测仪具有自检功能；（3）检测仪具有电压表、电流表计量功能。

软件具备对检测仪检测结果实时显示及存储功能。

7.吊舱内场支援检测设备

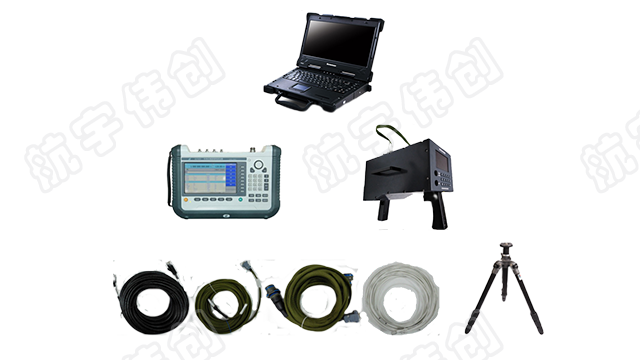

7.1电抗系统一线检验仪

电抗系统一线检测仪是为某型系列飞机电子对抗分系统配套的外场检测设备。设备用于模拟多频段、多种类的雷达信号，接收并测试有源干扰辐射信号的频率及强度，接收电子对抗分系统的自检结果。

功能

系统功能

（1）能够模拟电子对抗设备的威胁目标信号，对电子对抗分系统的告警功能进行检测；（2）能够接收有源干扰辐射的微波信号，对电子对抗分系统的干扰功能进行检测；（3）能够接收电子对抗分系统机载设备串口的输出数据，进行故障隔离测试。

雷达信号模拟器功能

（1）具备雷达信号模拟功能；（2）与便携式频谱仪配合完成干扰功能检测。

便携式频谱仪功能

对接收到的空间辐射信号由屏幕显示并通过网线上报干扰结果信息，与雷达信号模拟器配合完成干扰功能检测。

加固笔记本功能

加固笔记本内部装有外场检测控制软件，控制软件具备辅助电子对抗分系统的维护自检，实现对雷达信号模拟器、便携式频谱仪的远程控制，能够接收电子对抗分系统ECM处理机分机上报的自检数据。

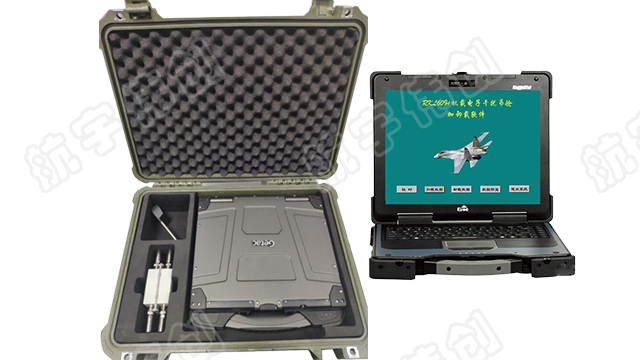

7.2吊舱支援检测设备

吊舱支援检测设备主要功能是完成机载自卫电子干扰吊舱任务前的数据加载、任务后分选记录的卸载、自检结果的接收和显示并监测吊舱的工作状态，协助对吊舱进行故障定位及排故。

功能

（1）加载功能：完成向干扰吊舱的系统干扰参数和预置的雷达数据库两部分数据的加载；

（2）卸载功能：从干扰吊舱卸载分选记录的雷达数据；

（3）自检结果的接收和显示：结合机载自卫电子干扰吊舱自检功能测试，接收其自检结果，能够对测试对象进行故障隔离，并将故障隔离到SRU。

二、无线电通信导航类

1.无线电通信系统检测设备

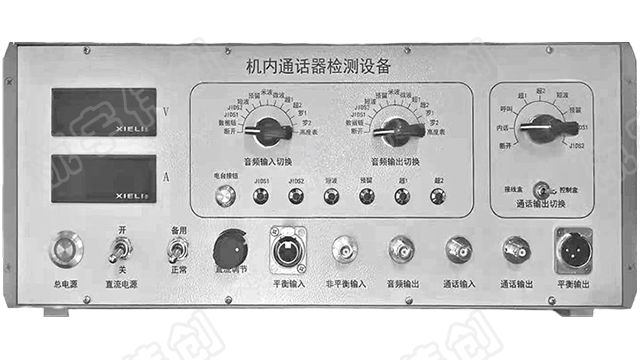

机内通话器检测设备

机内通话器检测设备主要用于完成飞机机通控制盒和机通接线盒的功能、性能检查。主要完成内话输出、呼叫输出、线路输出、录音输出、发话输出、谐波失真、音频相应、信噪比、通道串音抑制和电源特性等指标测试。

功能

（1）具有检测机通控制盒的话筒输入电平功能；（2）具有检测机通控制盒的各类信号输出电压功能；（3）具有检测机通控制盒的各类信号失真度功能；（4）具有检测机通接线盒的总电流功能；（5）具有检测机通接线盒的电源适应性功能；（6）具有检测机通接线盒的各类信号输出电压功能；（7）具有检测机通接线盒的各类信号失真度功能；（8）具有检测机通接线盒的通道串音抑制功能；（9）具有单独检测任一接线盒或控制盒功能；（10）具有配合飞行帽进行模拟通话实验功能。

2.无线电导航系统检测设备

2.1俄制机载导航系统检测设备

2.1.1近距导航综合测试系统-测距机与高度表测试设备

近距导航综合测试系统-测距机与高度表测试设备完成俄制测距机的询问机、无线电高度表收发机单机的功能和性能指标测试。

功能

具备测试测距机询问机的功能，包括：

（1）发射机输出功率检查；（2）脉冲格式和脉冲间隔检查；（3）接收机灵敏度检查；（4）发射机询问频率检查；（5）故障显示检查；（6）测距精度和误差检查；（7）声音识别电压检查；（8）搜索速度检查；（9）自检检查。

具备测试无线电高度表收发机的功能，包括：

（1）灵敏度检查；（2）发出危险高度检查；（3）工作频率检查；（4）输出电压检查；（5）调制频带宽度检查。

2.1.2近距导航综合测试系统-航行着陆测试设备

近距导航综合测试系统-航行着陆系统设备完成航行着陆系统的导航着陆装置、指点信标接收机等功能指标和性能指标测试。

功能

（1）具备测试导航着陆装置的功能（2）检查内检部件的功能（3）直流电压检查；（4）交流电压检查；（5）检查信标接收机功能-灵敏度检查；音频电压检查；自检检查。

2.2.通用机载导航系统装备检测设备

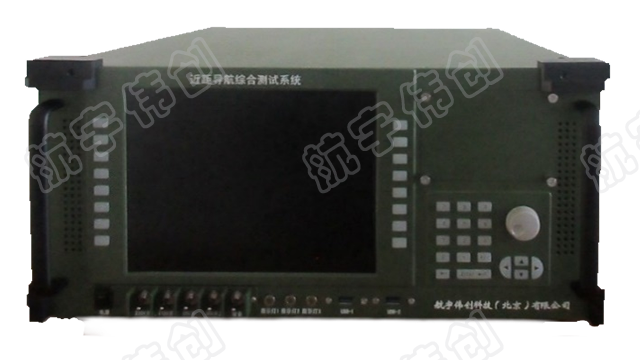

2.2.1近距导航综合测试系统

近距导航综合测试系统具备组合接收机、微波着陆机载设备、航向下滑接收机、塔康机载设备、无线电罗盘、无线电高度表、信标接收机分机的综合检测能力。

2.2.2 DGPS系统地面站

DGPS系统地面站主要用于无人机起飞前沿跑道滑行及起飞后正常航行中的高精度导航定位和数据传输。

功能

DGPS系统地面站具有高精度实时差分GPS、数字化无线传输，进行定位计算，计算出用户所在地的地理经纬度、高度、速度、时间信息，并能接收回传的定位信息。

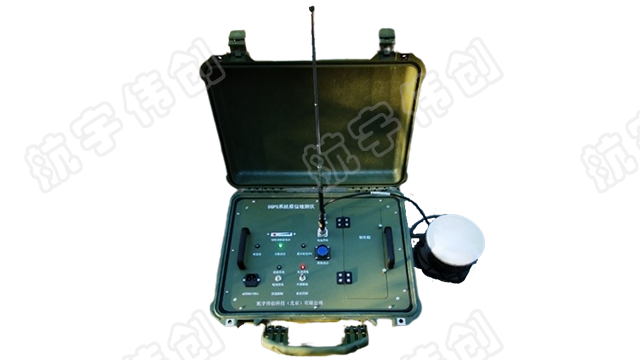

2.2.3 DGPS系统原位检测仪

DGPS系统原位检测仪主要用于检测、确定DGPS系统地面站故障，提供DGPS专业设备的原位检测和修理技术支持。

功能

（1）主要用于检测、确定DGPS系统地面站故障；（2）具有单点GPS定位功能；（3）具有定位状态指示功能。

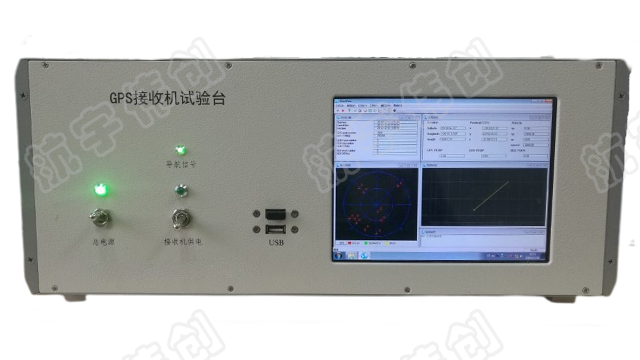

2.2.4 GPS接收机试验台

GPS接收机试验台用于检查、测试、校验飞机装备的机载GPS接收机的功能和性能指标。

功能

GPS接收机试验台应满足GPS接收机的检测功能，包括：

（1）定位功能；（2）星态显示；（3）检测功能；（4）定位精度；（5）自检功能。

2.2.5 无线电罗盘试验器

无线电罗盘试验器用于实现无线电罗盘接收机收讯灵敏度、定向灵敏度、定向准确度、音频输出功率和自检等性能参数的检测，便于维修和排故工作，具有手动和自动测试功能。该试验器具有测试精度高、可靠性和通用性好，体积、重量适中，操作简单等特点。

功能

（1）具有工作电压范围测试功能；（2）具有功率消耗测试功能；（3）具有收讯灵敏度测试功能；（4）具有定向灵敏度测试功能；（5）具有定向准确度测试功能；（6）具有音频输出功率测试功能；（7）具有自检功能测试功能；（8）具有相频、中频抗拒比测试功能。

2.2.6 无线电罗盘测试设备

无线电罗盘测试设备能够完成多型无线电罗盘接收机功能指标和性能指标测试，具有通用性好，体积小、重量轻，操作简单等特点。
